Стедикам Beholder DS1. Тест




Стедикам Beholder DS1. Тест

Наконец-то у меня на тесте – трехосевой электронный стабилизатор или стедикам Beholder DS1. Давно я ждал что-нибудь подобное в помощь своему оператору для видеосъемки на улице.
Так что, если этот девайс нам обоим по итогам теста понравится, так и быть, я оставлю его себе. Тем более, стоит он всего какие-то 40 000 рублей :).

Комплектация.
Стедикам упакован в кейс. В комплекте есть 3 аккумулятора по 2600 мА/ч, компактная отвертка и подъемная площадка. Последнее очень в тему, поскольку одна из камер, с которой я буду тестировать Beholder, Sony а6300, у которой откидной экран на одном уровне с нижней частью корпуса. Так что площадка должна быть полезной. Еще в комплекте должен быть светодиодный фанарик, но у нас его не оказалось. Впрочем, у меня есть свой.

Вот собственно и всё.

Корпус выполнен из фрейзерованного алюминия с резиновыми вкладками на площадке под камеру. Визуально все гладко и приятно, есть ощущение качественного изделия.
На рукоятке спереди расположена кнопка включения, 4-х позиционный джойстик, нажимая который можно менять настройки стабилизатора. С обратной стороны – USB-вход для светодиодной лампочки.

И microUSB - для подключения дополнительно подвеса с джойстиком. Но можно его приспособить и под другие нужды, лично я сразу вижу возможность запитать свою камеру через это вход.

Батарейный вход снизу, на крышке есть гнездо под 3/8”для крепления на штатив или присоединения дополнительной рукоятки.

Внутри – специальная кассета для трех аккумуляторов. На кассете есть вход microUSB для зарядки аккумуляторов. Длительность работы приблизительно 3 часа при полном заряде.

Механическая калибровка.
Главное удобство Beholder DS1 – простая механическая калибровка: на всех болтиках есть рычажки и не нужно таскать с собой доп. инструменты. Все три оси легко настраиваются и способны эффективно работать с камерами общим весом до 1,7 кг.

В данном тесте работать я буду с камерой Sony a6300, но помимо этого я уже опробовал стедикам с Canon 5D mark II, и Olympus OMD EM5 mark II. О результатах я скажу в конце теста.

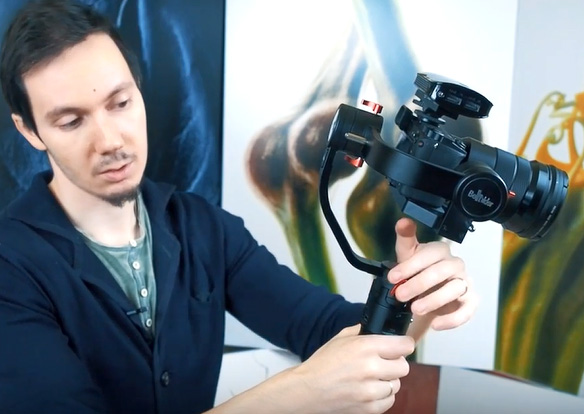

Итак, установим камеру на площадку и закрепим. Я решил не использовать доп. площадку, так как всё и так хорошо встало.

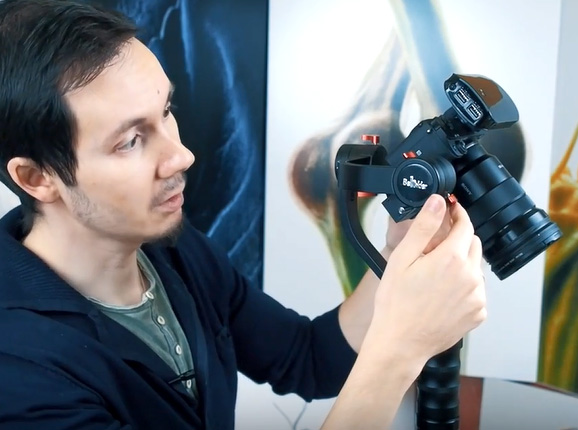

Настраиваем ось PITCH (ось наклона вперед-назад). Смотрим, в какую сторону заваливается камера, и сдвигая её вперед-назад на площадке, ищем положение, при котором она неподвижна.

Или, расслабив зажимы справа, также двигаем конструкцию вперед-назад, пока камера не перестанет заваливаться.

Далее настройка оси ROLL (наклоны в сторону). Смотрим, на какой бок она заваливается, открепляем зажимы сзади сверху и снизу на стабилизаторе и, сдвигая влево-вправо, ищем баланс.

Теперь ось YAW (поворот по горизонтали). Наклоняем конструкцию под 45⁰ вбок и смотрим, в какую сторону смещается камера. Ослабляем крепления снизу и, двигая рукоятку вперед-назад, ищем баланс.

Наша задача – сделать камеру неподвижной.

Итак, механическая калибровка завершена. Можно включить камеру.

Сразу скажу, что с камерами потяжелее или с весомыми объективами конструкцию начинает трясти. Кстати, даже в такой комплектации еще вчера Beholder трясся и трещал, из-за Powerbank и длинного объектива.  Теперь всё чисто. В видео увидите, как я это сделал.

Перейдем ко второй части – электронной калибровке.
Для начала нужно зайти на сайт BaseCam Еlectronics скачать и установит данную утилиту для калибровки.

Далее, отвинчиваем болты и подключаем по кабелю USB-гнездо компьютера с microUSB стедикама. Запускаем калибровщик.

Кстати, вот эта маленькая кнопочка тоже отвечает за калибровку. Когда в течение долгого времени камера немного заваливается, её можно просто поставить на неподвижную поверхность нажать и выждать несколько секунд. Так происходит полевая калибровка.

Итак, мы поключили стедикам к компьютеру.
Ваш порт подключения должен отобразиться автоматически, далее нажимаем «подключить».


Если ничего не появилось, то перезагрузите компьютер.

На сайте к калибровщику прилагается подробная инструкция. Я расскажу основные моменты.

Для начала нужно повторно откалибровать. Ставим Beholder на неподвижную поверхность. Нажимаем снизу МОТОРЫ ВКЛ.

На панели справа вы видите три датчика, которые отображают положение камеры по 3-м осям.

Нажимаем вкладку БАЗОВЫЕ, внимание на блок ДАТЧИКИ.

В стедикаме два датчика: непосредственно под камерой и на раме сзади камеры. Их мы и настроим в первую очередь.

Нажимаем IMU на камере, потом вкладку КАЛИБРОВАТЬ.

В новом окне настраиваем акселерометр и гироскоп.

Включаем камеру и ее внутренний уровень, выравниваем камеру.

Выбираем CAMERA IMU – CALIBRATE, потом FRAME IMU – CALIBRATE. Потом так же калибруем гироскоп.

Закрываем окно.

Теперь внимание на блок НАСТРОЙКИ ПИД-РЕГУЛЯТОРА и КОНФИГУРАЦИЯ МОТОРОВ.


Как раз здесь, меняя значения мощности на три оси и настройки PID, вы можете избавиться от тряски. Если у вас камера легкая, то можно снизить мощность мотора, это, кстати, увеличит срок работы аккумулятора. Максимальное значение мощности – 255, но я рекомендую ставить не выше 220. Иначе возможен перегрев.

Блок ФИЛЬТРЫ ВТОРОГО ПОРЯДКА.

Если вы видите тряску, например, по оси ROLL, то меняя частоту фильтров в «плюс» или «минус» можно вычислить спокойную зону.
Можно настроить самые разные параметры: скорость реагирования, сглаживание, инверсия и так далее. Здесь выставляйте значения на своё усмотрение. Но хочу сказать, чем ниже скорость и больше сглаживание, тем мягче ход и меньше шансов тряски.

При желании, можно осуществить и самые тонкие настройки, для этого на сайте нужно скачать  подробную инструкцию.

А сохранить все ваши настройки под каждый профиль вы можете вот здесь:

Таких профилей под себя на компьютере вы сможете бесконечное множество, а непосредственно на Beholder-е – до шести.
Не забывайте, чтобы сохранить ваши настройки стедикама, нужно не забыть нажать кнопку ЗАПИСАТЬ.

Данными манипуляциями мне удалось убрать вибрацию в ноль с камерами Sony и Olympus. При использовании Canon 5DII со средним зум-объективом, небольшая тряска сохранялась, и стедикам заводился при резких движениях. Однако, с легким фикс-объективом 50 мм удалось добиться нулевой вибрации.

Что еще в Beholder DS1 понравилось, то, что его можно использовать, перевернув вниз.

Рекомендую перед этим действием стедикам выключить.

Из того, что не понравилось. Мне лично не понравилась эргономика ручки, а также расположение пульта управления и кнопку включения, а также то, что слот для подключения microUSB нужно отвинчивать шестигранным ключом.

Нельзя сказать, что этот стедикам легкий – он довольно увесистый, но управлять им вполне удобно, кроме того, он позволяет его использовать с различными опциональными навесами.
В целом, Beholder DS1 понравился и по нынешнему курсу нельзя сказать, что он сильно дорогой. Поэтому, если он нужен для работы, например, съёмки клипов, свадеб и пр., то подобное устройство просто необходимо.
